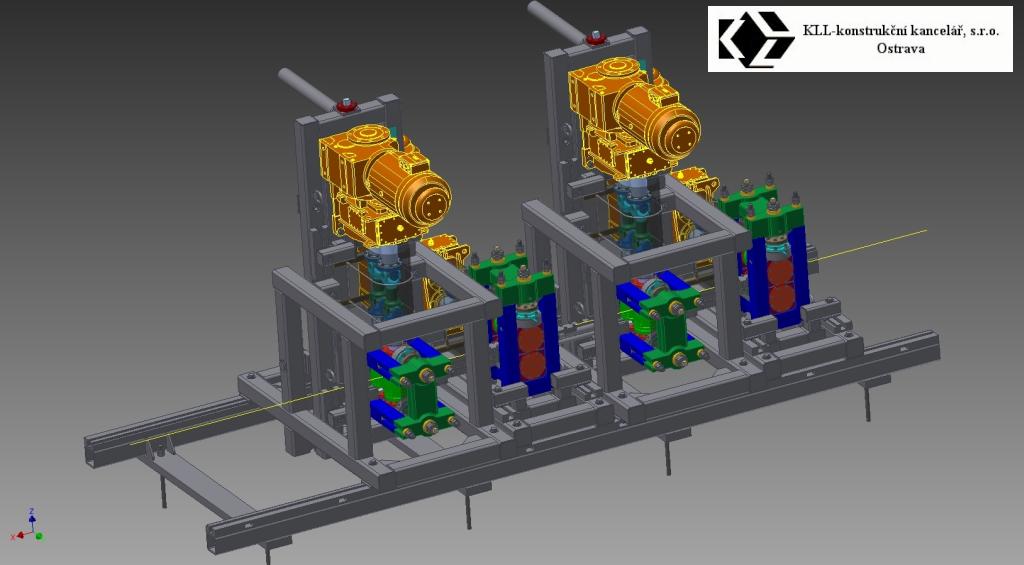

LABORATORNÍ TRAŤ PRO SIMULACI INTENZIVNÍHO VÁLCOVÁNÍ - VŠB TU Ostrava - pro BKB Metal, a.s. Ostrava
| Projekce a konstrukce: | 2012 | |||
| Uživatel: | VŠB TU Ostrava |
| Charakteristika výrobku: |
| Předválecí stolice, hotovní stolice a valníky jsou součástí laboratorní válcovací tratě určené pro fyzikální modelování vysokoredukčních tvářecích procesů a simulaci a optimalizaci výroby jednoduchých tvarových vývalků z oceli a jiných progresivních kovových materiálů za tepla. |
| Parametry hotovního pořadí : | ||||||
| Průměr válce | 200 | mm | ||||
| Délka těla válce | 260 | mm | ||||
| Rozteč os ložisek válců | 400 | mm | ||||
| Mezera mezi válci | 2 | mm | ||||
| Pohonná jednotka pohonu válců | 30 kW; 1475 ot/min; i= 22,62 | |||||
| Počet pohonných jednotek pohonu válců | 1 | ks | ||||
| Rozsah válcovacích rychlostí | 0,6 až 2,1 | m/s | ||||
| Regulace otáček | frekvenčním měničem v rozsahu 30 až 80 | Hz | ||||
| Maximální válcovací síla | 215 | kN | ||||
| Snímač válcovací síly | WDI 25 | t | ||||
| Počet snímačů válcovací síly | 2 | ks | ||||
| Posun vnitřního rámu vůči vnějšímu rámu | ručně ± 135 | mm |
| Parametry předválecí stolice : | ||||||
| Průměr válce 1. kalibrované sady válců | 350 | mm | ||||
| Délka těla válce 1. kalibrované sady válců | 570 | mm | ||||
| Průměr válce 2. kalibrované sady válců | 260 | mm | ||||
| Délka těla válce 2. kalibrované sady válců | 570 | mm | ||||
| Průměr válce 3. nekalibrované sady válců | 350 | mm | ||||
| Délka těla válce 3. nekalibrované sady válců | 570 | mm | ||||
| Rozteč os ložisek válců | 810 | mm | ||||
| Mezera mezi válci | 0 až 100 | mm | ||||
| Pohonná jednotka pohonu válců | 30 kW; 1475 ot/min; i= 70,38 | |||||
| Počet pohonných jednotek pohonu válců | 1 | ks | ||||
| Rozsah válcovacích rychlostí | 0,37 až 0,59 | m/s | ||||
| Regulace otáček | frekvenčním měničem v rozsahu 50 až 80 | Hz | ||||
| Pohonná jednotka stavění válců | 1,1 kW; 1420 ot/min; i= 20,19 | |||||
| Počet pohonných jednotek stavění válců | 2 | ks | ||||
| Rychlost stavění horního válce | 4,7 | mm/s | ||||
| Zdvih stavění horního válce | 100 | mm | ||||
| Maximální válcovací síla | 300 | kN | ||||
| Snímač válcovací síly | WDI 50 | t | ||||
| Počet snímačů válcovací síly | 2 | ks |
