Prototypové zařízení pro kalení trubek ve VT T - pro BKB Metal, a.s. Ostrava
|
Projekce a konstrukce: |
|
|
2015 |
|
|
Uivatel: |
|
|
Válcovna trub T, a.s. |
|
|
Charakteristika výrobku: |
| Prototypové
zařízení
pro kalení trubek (dále jen zařízení) je určeno ke
kalení
trubek vystupujících z tunelové pece v provozu válcovny
trub T

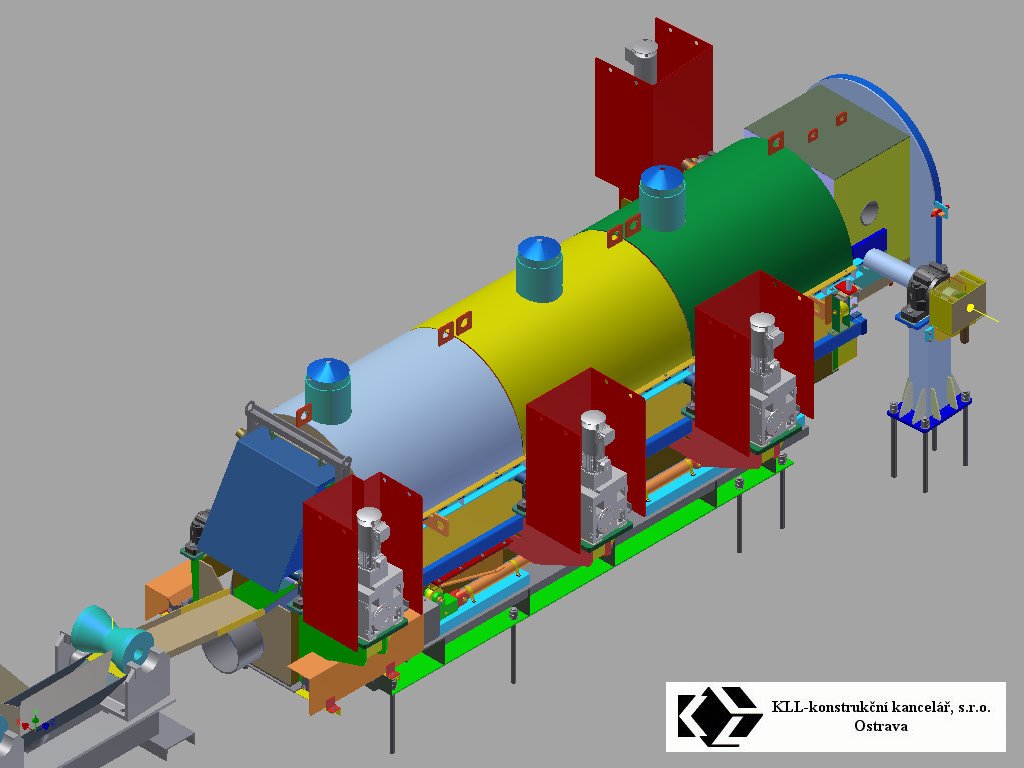

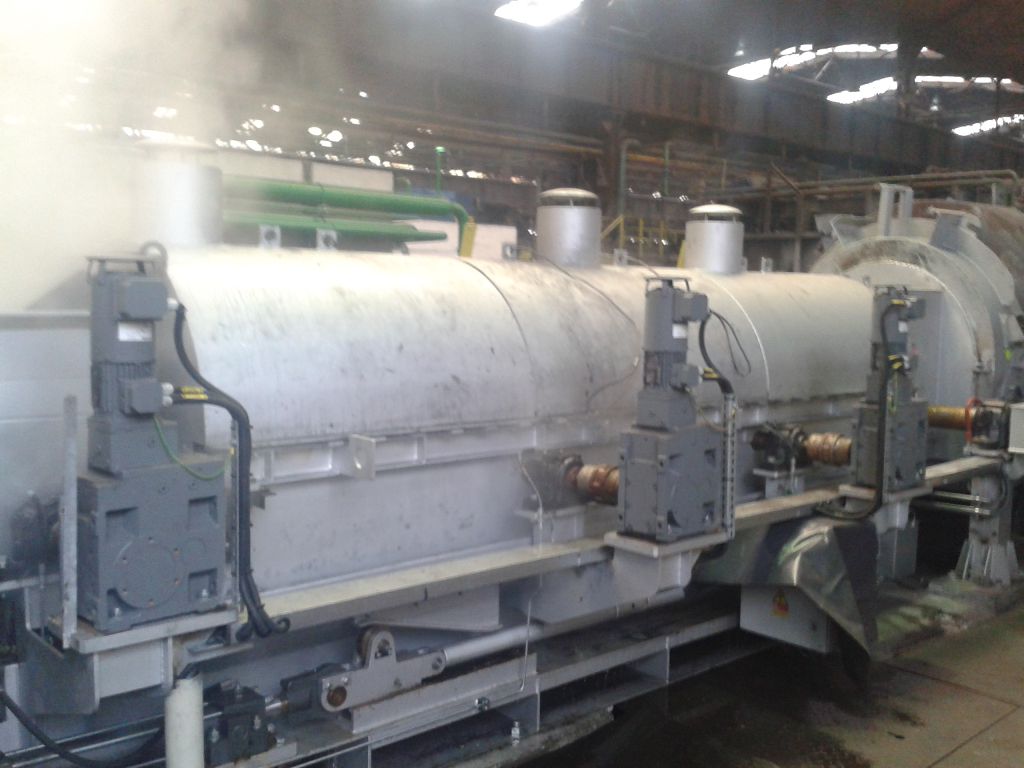

Ostrava. Celé zařízení zahrnuje: - úpravu 13 ks stávajících válečků ve výstupní části tunelové pece pro připojení individuálních pohonů otáčení válečků - termotunel uchycený na čelní výstupní stěně tunelové pece - chlazený váleček s individuálním pohonem otáčení v termotunelu - chladicí box - 3 ks nových válečků s individuálním pohonem otáčení (2ks umístěné v kalicím boxu, 1ks umístěný za kalicím boxem) - sada sběrných nádob pro zachycení chladicí vody umístěných mezi válečky za kalicím boxem |
|
|
Technické údaje |
|
|
|
|
|
|
|
Rozsah průměru trubek
|
|
|
|
mm |
|
| Rozsah délek trubek | 4 a 14 | m | ||||
| Maximální hmotnost trubky | 2000 | kg | ||||
| Rychlost posunu trubky v peci | 4 a 70 | mm/s | ||||
| Rychlost posunu trubky v kalicím zařízení | 10 a 70 | mm/s | ||||
| Výkon motoru individuálně poháněného válečku | 0,66 | kW | ||||
| Počet individuálně poháněných válečků v peci | 13 | ks | ||||
| Počet individuálně poháněných válečků za pecí | 4 | ks | ||||
| Počet chladicích kolektorů v zařízení | 26 | ks | ||||
| Maximální vertikální zdvih kolektorů v zařízení | 126,5 | mm | ||||
| Pracovní tlak chladicí vody v kolektoru | 1 | |||||
| Pohon zvedání chladicích kolektorů v zařízení | HV Parker 80 DD HMX-520 | |||||
| Rychlost posunu pístnice hydraulického válce | 0,02 | m/s | ||||
| Pracovní tlak v hydraulickém válci | 5 | MPa |
|
