MANIPULÁTOR BRAM - pro Vítkovice Mechanika, a.s. Ostrava
| Projekce a konstrukce: | 2014 | |||
| Uživatel: | WBM POF Pákistán |
| Charakteristika výrobku: |

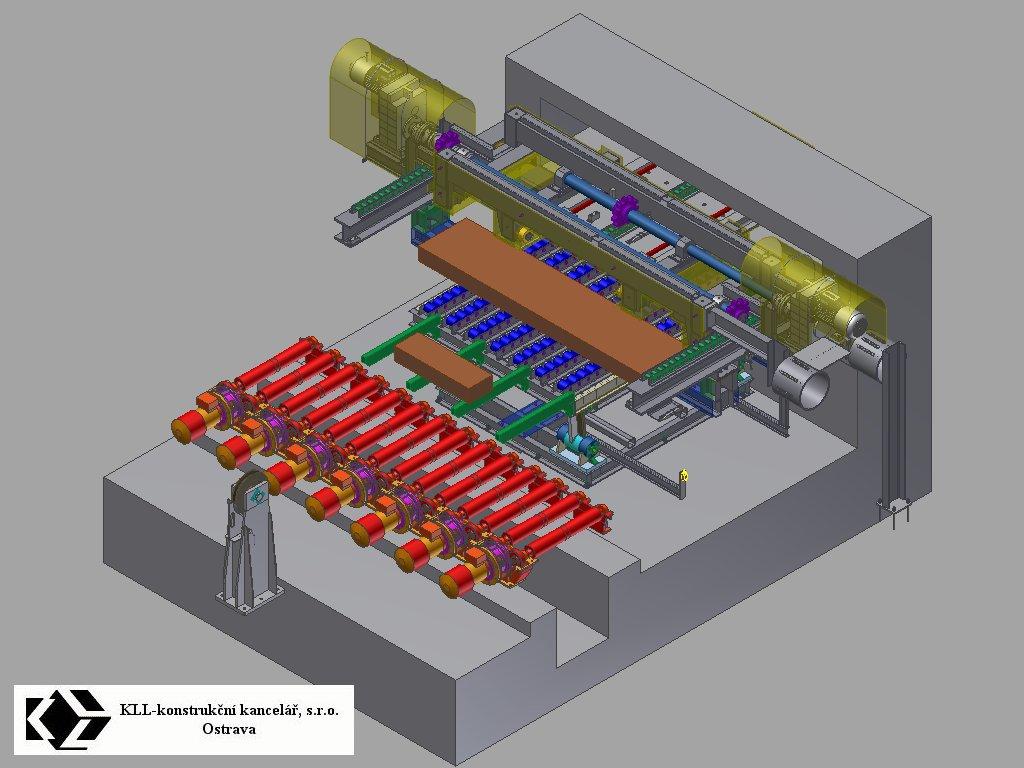

| Manipulátor měděných bram je zařízení určené pro vytažení bramy z krokové pece a její přesun na valník. |
| Parametry zařízení: | ||||||
| Tloušťka bramy | 175 | mm | ||||
| Šířka bramy | 320-340-450-630 | mm | ||||
| Délka bramy | 1000 až 3000 | mm | ||||
| Hmotnost bramy | max. 3000 | kg | ||||
| Úroveň nístěje pece | +1280 | mm | ||||
| Úroveň horní hrany válečků valníku | +800 | mm | ||||
| Zavážení bram | jednořadé, symetrické k ose pece | |||||
| Minimální mezera mezi bramami v peci | 150 | mm | ||||
| Rychlost pojezdu horního vozu | 0,3 | m/s | ||||
| Výkon pohonu pojezdu horního vozu | 7,5 | kW | ||||
| Rychlost pojezdu spodního vozu | 0,3 | m/s | ||||
| Výkon pohonu pojezdu spodního vozu | 7,5 | kW | ||||
| Rychlost spouštění (zvedání) překladače bram | 0,1 | m/s |
 KLL-konstrukční
kancelář, s.r.o.Ostrava |
REFERENČNÍ
LIST Projekční dokumentace KLL |
