PŘESTAVBA EOP22 NA VÝROBU Si METAL - OFZ, a.s. Široká - pro Projekt HTL, s.r.o. Ostrava

Projekce a konstrukce:	2016
Uživatel:	OFZ, a.s.

Charakteristika výrobku:

Přestavba EOP22 na výrobu Si METAL spočívající v dodávce dvou typů vozů pro úsek dopravy licích pánví k odpichu:

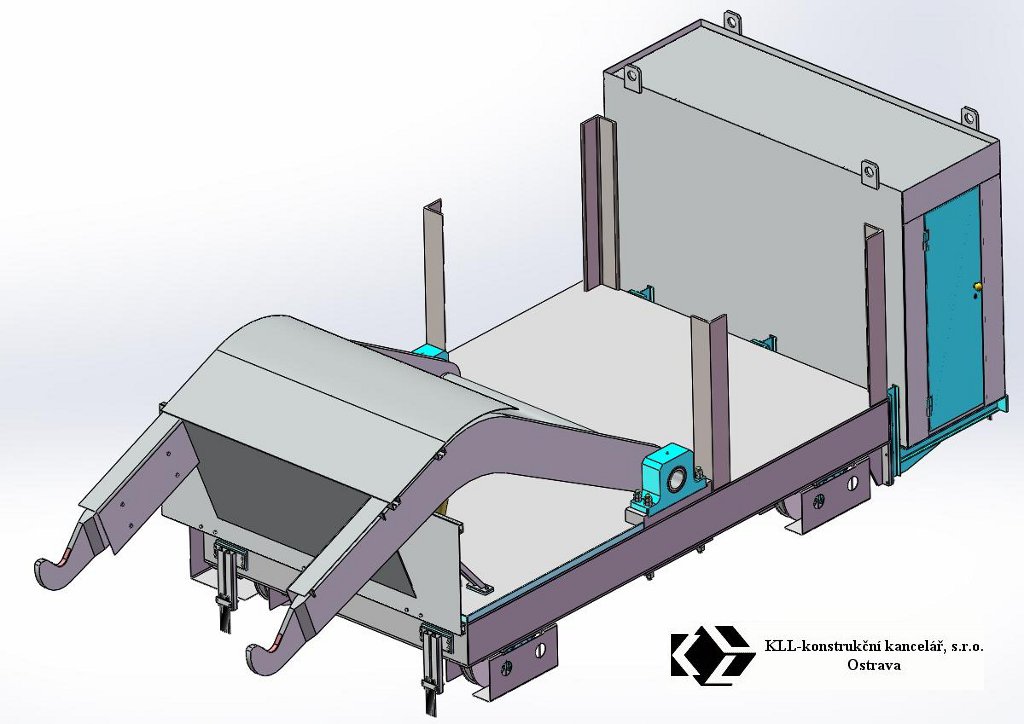

1) Pánvový vůz na přímé dráze sloužící k dopravě licích pánví z místa odběru do ukládacího místa. Místem odběru je pánvový vůz na kruhové dráze, který je situován pod rotační pecí v místě, kde se protínají osa kruhové dráhy s podéolnou osou přímé dráhy vozů. Ukládacím místem je ocelová ukládací deska umístěná mezi kolejnicemi vozu pojíždějícím po přímé dráze.

2) Pánvový vůz na kruhové dráze sloužící k dopravě llicích pánví mezi místem odlévání u rotační pece a místem odběru licí pánve u rotační pece. Po kruhové dráze u rotační pece jezdí nezávisle na sobě dva konstrukčně shodné vozy.

Technické údaje vozu na přímé dráze:
Nosnost vozu	12	t
Hmotnost OK vozu (včetně kabelového sloupu)	15	t
Celková hmotnost vozu (včetně protizávaží)	41	t
Rychlost pojezdu vozu	0,2	m/s
Výkon pohonů pojezdu vozu	2x 3	kW
Rozteč os kolejnic	2200	mm
Šířka kolejnice	80	mm
Délka pojezdu vozu	10000	mm
Pohon manipulačního ramene	2x hydraulický válec 125/70x500
Rychlost zvedání	50	mm/s
Tlak kapaliny ve válci	16	MPa
Hmotnost ochranného štítu energořetězu	0,5	t
Hmotnost ukládací desky	1	t

Technické údaje vozu na kruhové dráze:
Nosnost vozu	12	t
Hmotnost OK vozu	5,7	t
Celková hmotnost vozu (včetně vyzdívky)	8	t
Rychlost pojezdu vozu	0,2	m/s
Výkon pohonů pojezdu vozu	2x 1,5	kW
Rozteč os kolejnic	1200	mm
Šířka kolejnice	60	mm
Střední průměr pojezdové dráhy vozu	11000	mm
Ochranný kryt nad kruhovou trolejí	1	t

KLL-konstrukční kancelář, s.r.o. Ostrava

REFERENČNÍ LIST Vyrobeno podle projekční a dílenské dokumentace KLL
