STAHOVÁK 400 t - pro NH, a.s. Ostrava
| Kontrakt uzavřen: | říjen 2002 | |||
| Projekce a konstrukce: | říjen až listopad 2002 | |||
| Výroba: | probíhá | |||
| Zahájení provozu: |
Charakteristika výrobku:
| Stahovák 400 t je určen k
nouzové demontáži ložiskových těles z kompletů
pracovních válců při zadření vnitřního kroužku

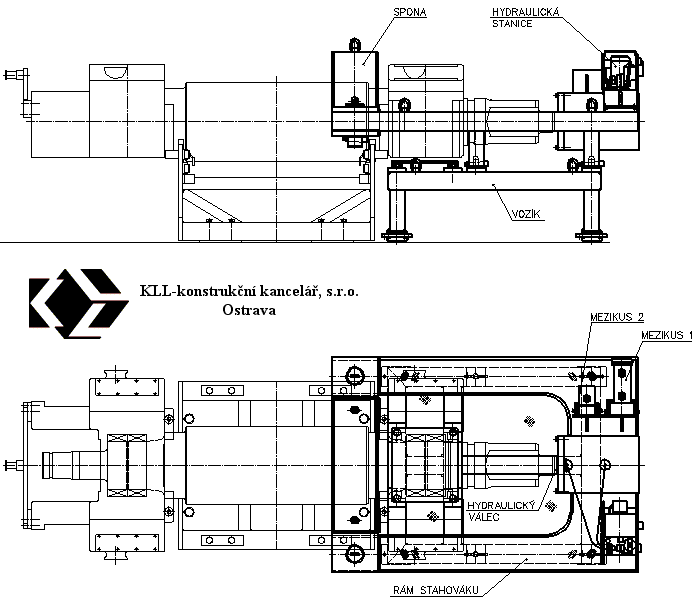

ložiska na čepu pracovního válce. Stahovák se skládá z rámu stahováku, vozíku, spony, hydraulického válce, hydraulické stanice, mezikusu 1, mezikusu 2 a dalších prvků. Principiálně je funkce stahováku následující: stahovák je při demontáži ložiskového tělesa umístěn tak, že opěrné plechy na sponě stahováku jsou v kontaktu s nálitky pro stěráky na ložiskovém tělese a čelo hydraulického válce stahováku se opírá o čelo pracovního válce (přímo nebo prostřednictvím mezikusu). Při vysouvání pístu hydraulického válce stahováku dochází ke stahování ložiskového tělesa při současném pojezdu vozíku stahováku (tento pojezd je vyvolán vysouváním pístu hydraulického válce). |
| Parametry zařízení: | ||||||
| Max. stahovací síla | 400 | t | ||||
| Celková hmotnost stahováku | 6 200 | kg | ||||
| Zdvih hydraulického válce | 300 | mm | ||||
| Max. tlak v hydraulickém obvodu | 70 | MPa | ||||
| Napěť. soustava pro hydr. stanici | 400 | V | ||||
| 50 | Hz | |||||
| Min. celková délka
stažení ložiskového tělesa (při použití mezikusů) |
450 | mm | ||||
 KLL-konstrukční
kancelář, s.r.o.Ostrava |
REFERENČNÍ
LIST Vyrobeno podle projekční a dílenské dokumentace KLL |
