VŮZ NA PÁNEV 450 t S OTOČÍ - ISPAT KARMET KAZACHSTÁN - pro INVESTCOM, a.s. Ostrava
| Kontrakt uzavřen: | leden 2004 | |||
| Projekce a konstrukce: | leden až duben 2004 | |||
| Dodavatel: | ISPAT NOVÁ HUŤ, a.s. Ostrava | |||
| Zahájení provozu: | prosinec 2004 |
| Charakteristika výrobku: |

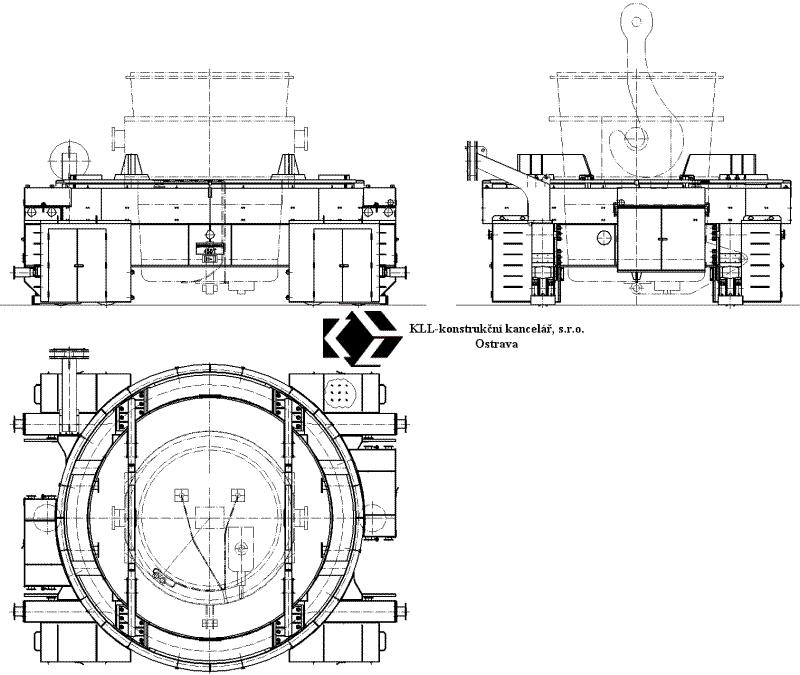

| Vůz na pánev 450 t s otočí
je určen pro dopravu pánve s ocelí z předávacího prostoru
za pánvovou pecí do prostoru pod otočným licím stojanem
a zpět. Pánev s ocelí je do vozu usazená licím jeřábem v prostoru za pánvovou pecí. Po usazení pánve do vozu přejíždí vůz pod otočný licí stojan. Pánev ve voze je otočená o 90 °, vyjmutá dalším licím jeřábem z vozu a usazená do otočného licího stojanu. Vůz je tvořen následujícími základními strojními díly: vahadlo s pohonem, spodní rám, sestava otočného rámu, horní rám, pohon otočného rámu, nouzový pohon otočného rámu, pneumatické rozvody, sestava krytů. |
| Parametry zařízení: | ||||||
| Nosnost vozu | 450 | t | ||||
| Hmotnost vozu | 170 | t | ||||
| Rychlost pojezdu | 0,33 | m/s | ||||
| Výkon motorů pohonů pojezdu | 4x30 | kW | ||||
| Rychlost otáčení pánve | 180 | °/min | ||||
| Výkon motorů otáčení pánve | 2x18,5 | kW | ||||
| Rychlost nouzového otáčení pánve | 22,5 | °/min | ||||
| Nouzový pohon otáčení pánve | vzduchový motor 2x7,5 | kW | ||||
| Průměr pojezdového kola | 900 | mm |
 KLL-konstrukční
kancelář, s.r.o.Ostrava |
REFERENČNÍ
LIST Vyrobeno podle projekční a dílenské dokumentace KLL |
