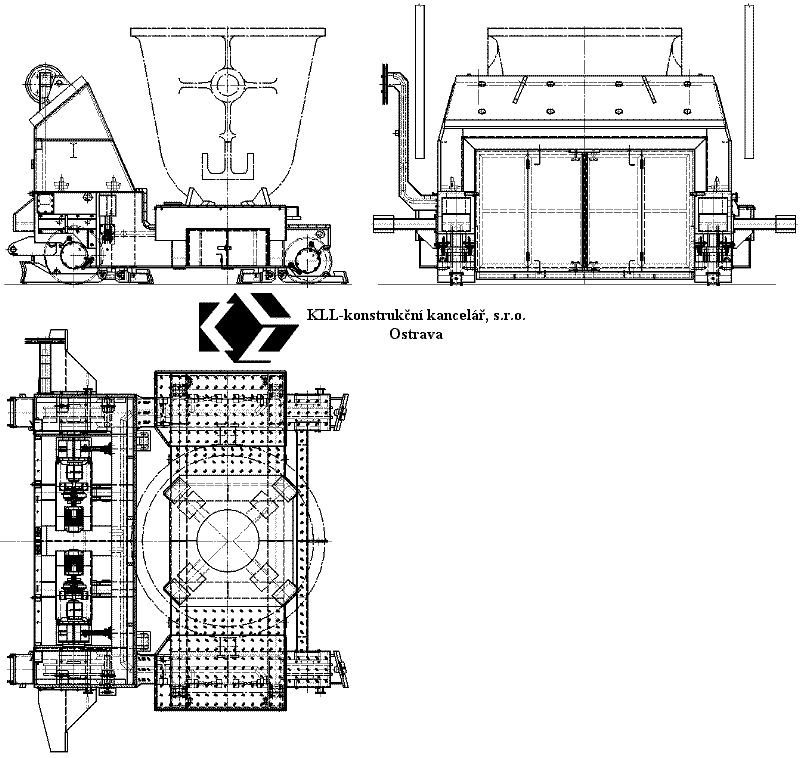

STRUSKOVÝ VŮZ 70 t - VOEST ALPINE STAHL LINZ, RAKOUSKO - pro INVESTCOM, a.s. Ostrava
| Kontrakt uzavřen: | květen 2004 | |||
| Projekce a konstrukce: | červen až červenec 2004 | |||
| Dodavatel: | INVESTCOM, a.s. Ostrava | |||
| Zahájení provozu: | září 2004 |
| Charakteristika výrobku: |
| Struskový vůz 70 t je určen pro transport
struskové pánve po přímém kolejišti. Ve výchozí poloze je do
vozu uložená speciálním kolovým vozidlem prázdná pánev. Vůz zajíždí
pod konvertor, kde je prováděno plnění pánve struskou. Po naplnění
pánve vůz odjíždí do výchozí polohy- zde je plná pánev speciálním
kolovým vozidlem vyjmutá z vozu a nahrazená novou prázdnou pánví.
Vůz je vybaven vážícím zařízením umožňujícím vážení množství strusky v pánví. |
| Parametry zařízení: | ||||||
| Nosnost vozu | 70 | t | ||||
| Hmotnost vozu (bez vyzdívky) | 59 | t | ||||
| Rychlost pojezdu | 0,5/0,22 | m/s | ||||
| Výkon motorů pohonů pojezdu | 2x7,5 | kW | ||||
| 970 | 1/min | |||||
| Průměr pojezdového kola hnaného | 1000 | mm | ||||
| Průměr pojezdového kola volného | 800 | mm | ||||
| Převodový poměr | i=100,4/225,9 | |||||
| Vážící zařízení | vážící dózy 4x60 | t |
 KLL-konstrukční
kancelář, s.r.o.Ostrava |
REFERENČNÍ
LIST Vyrobeno podle projekční a dílenské dokumentace KLL a VASL |
