PŘÍČNÝ VŮZ NA SVITKY - Měď Povrly, a.s. - pro BKB Metal, a.s. Ostrava
| Projekce a konstrukce: | 2006 | |||
| Uživatel: | Měď Povrly, a.s. |
| Charakteristika výrobku: |

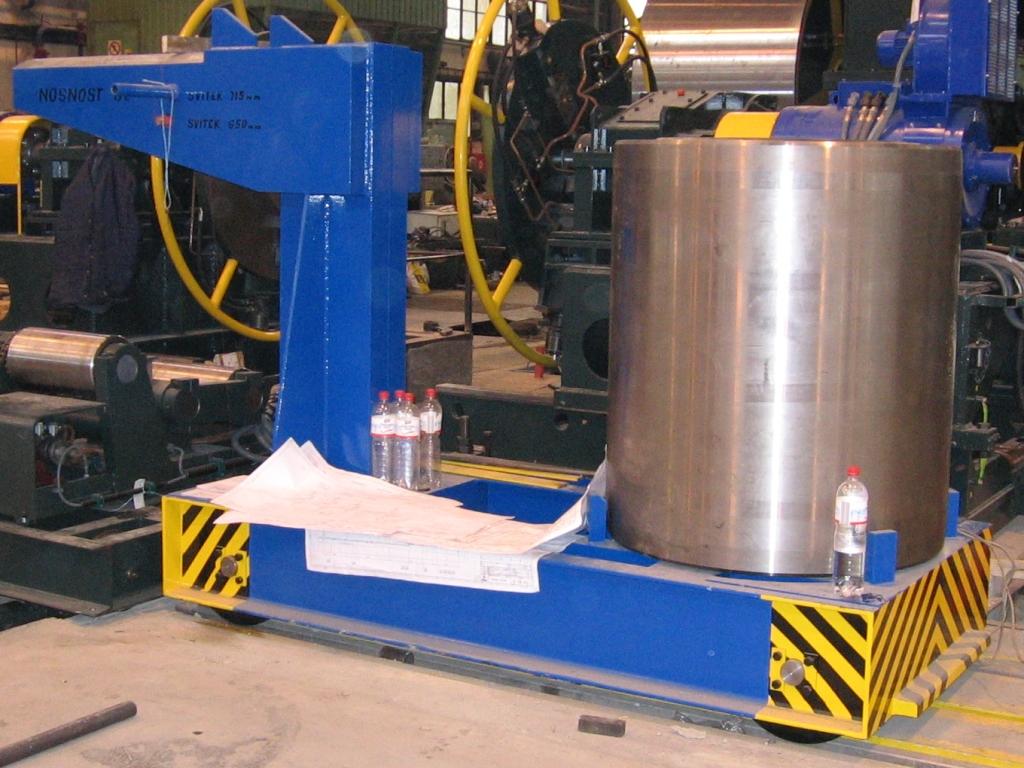

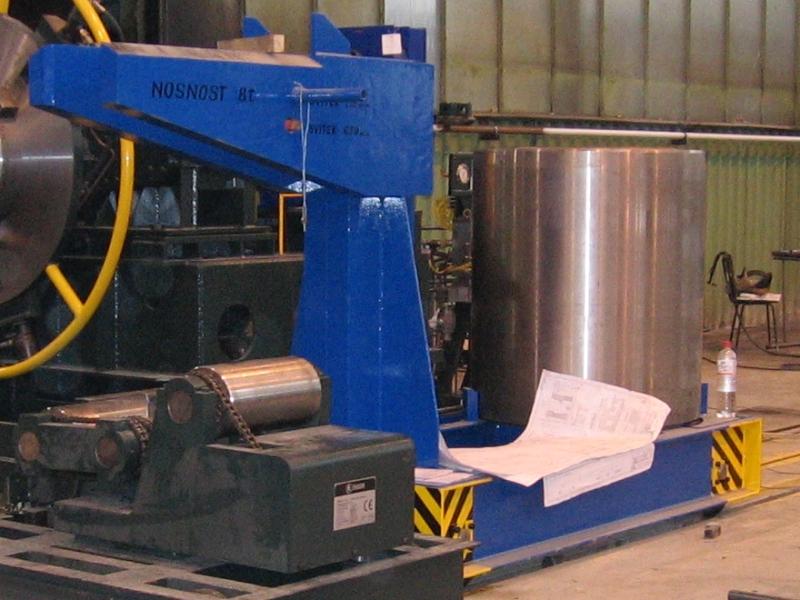

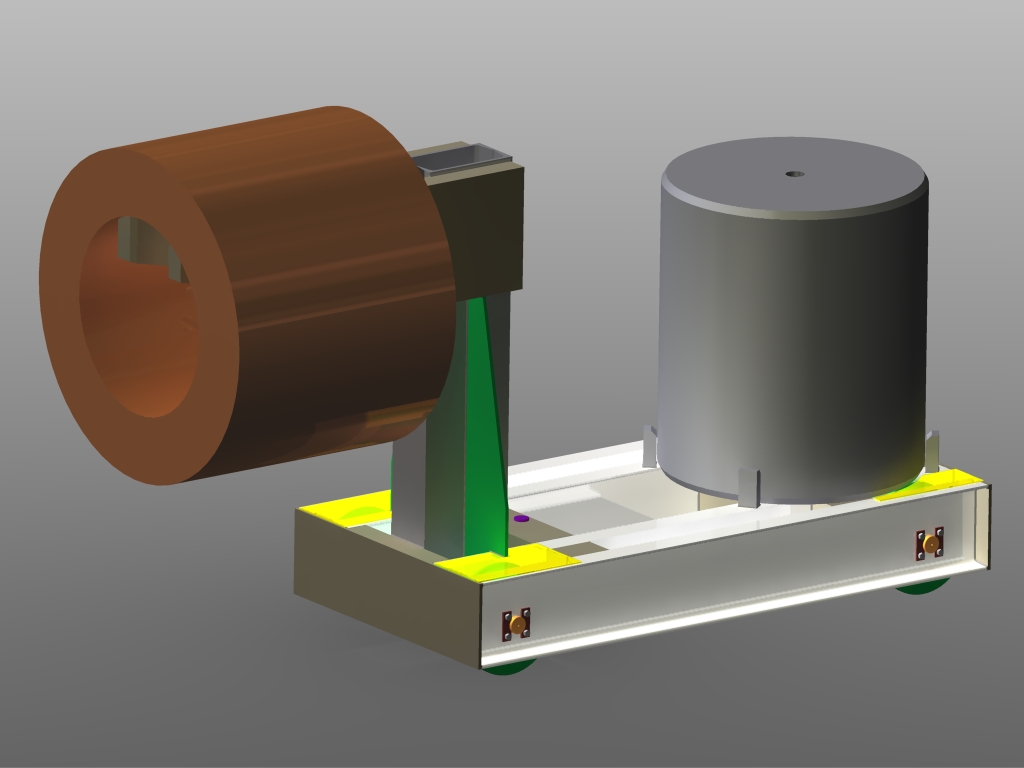

| Příčný vůz na svitky je určen
pro převoz Cu svitků z manipulačního prostoru jeřábu
u frézovací linky do osy válcovací tratě, kde je svitek
odebrán zavážecím vozem. Pohon pojezdu vozu je externí, je umístěn v jámě na jednom konci pojezdové dráhy. Pohon je tvořen kuželočelní převodovou skříní s připojeným přírubovým brzdovým elektromotorem. Vůz je umístěn na přímém kolejišti. |
| Parametry zařízení: | ||||||
| Nosnost vozu | 8 | t | ||||
| Hmotnost vozu bez protizávaží | 2753 | kg | ||||
| Hmotnost protizávaží | 8138 | kg | ||||
| Průměr pojezdového kola | 400 | mm | ||||
| Rychlost pojezdu | 0,24 | m/s | ||||
| Délka pojezdu | 7370 | mm | ||||
| Externí pohonná jednotka | kuželočelní převod. skříň i=50 | |||||
| brzdový el. motor velikosti 90S 1,1 | kW | |||||
| 1415 | ot/min |
 KLL-konstrukční
kancelář, s.r.o.Ostrava |
REFERENČNÍ
LIST Vyrobeno podle projekční a dílenské dokumentace KLL |
