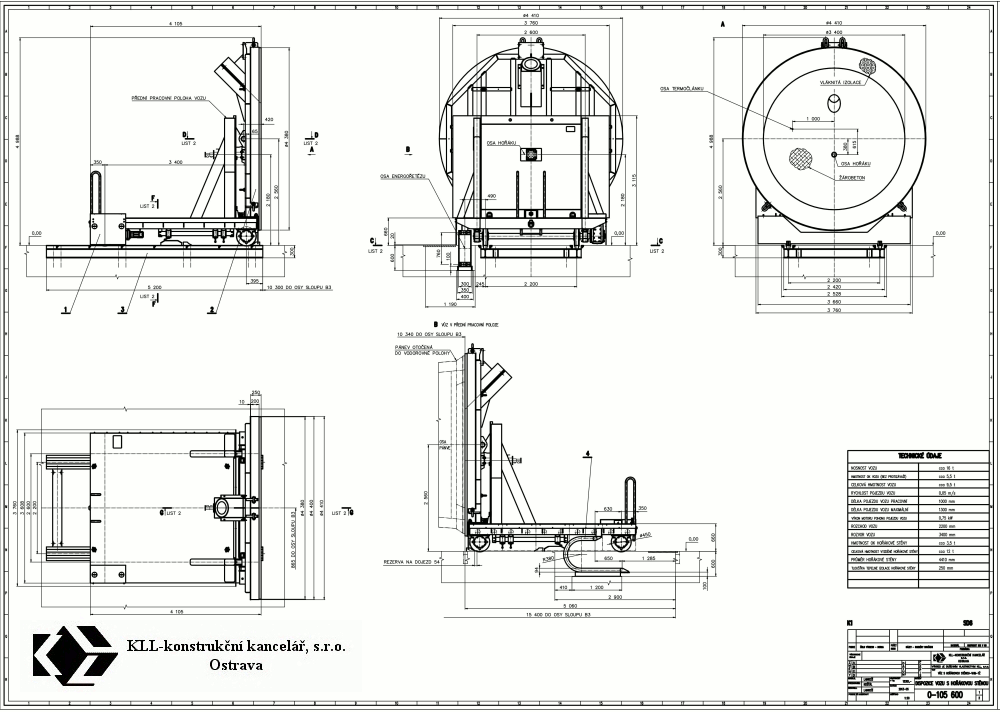

VŮZ S HOŘÁKOVOU STĚNOU - pro VÍTKOVICE HEAVY MACHINERY, a.s. Ostrava
|
Projekce a konstrukce: |
|
|
2013 |
|
|
Uživatel: |
|
|
Třinecké železárny, a.s. |
|
|
Charakteristika výrobku: |
|
Vůz s hořákovou stěnou je součástí technologického zařízení horizontálního ohřevu licích pánví v hale kyslíkové konvertorové ocelárny (KKO) v Třineckých železárnách, a.s. Je situován v hale KKO u sloupu B3. Účelem vozu s hořákovou stěnou je přisunutí této hořákové stěny k licí pánvi umístěné ve sklápěči pánve v horizontální poloze a následný ohřev nebo vysoušení pánve. Po ukončení tohoto procesu je hořáková stěna odsunutá vozem od pánve. |
|
Technické údaje: |
|
|
|
|
|
|
|
Nosnost vozu
|
|
cca 16 |
|
t |
|
|
|
Hmotnost OK vozu bez protizávaží |
|
cca 5,5 |
|
t |
|
|
|
Celková hmotnost vozu |
|
cca 9,5 |
|
t
|
|
|
|
Rychlost pojezdu vozu |
|
0,05 |
|
m/s |
|
|
| Délka pojezdu vozu pracovní | 1000 | mm | ||||
| Délka pojezdu vozu maximální | 1300 | mm | ||||
| Výkon motoru pohonu pojezdu vozu | 0,75 | kW | ||||
| Rozchod vozu | 2200 | mm | ||||
| Rozvor vozu | 3400 | mm | ||||
| Hmotnost OK hořákové stěny | cca 3,5 | t | ||||
| Celková hmotnost vyzděné hořákové stěny | cca 12 | t | ||||
| Průměr hořákové stěny | 4410 | mm | ||||
| Tloušťka tepelné izolace hořákové stěny | 250 | mm |
|
KLL-konstrukční kancelář, s.r.o. |
REFERENČNÍ LIST |
